K506

Uwaga konstrukcja K504 K506 K6000 Carport zaprojektowana jest  dla modułów o długości 1690mm i szerokości 992- 1060mm. W innych przypadkach cena  oraz ustawienie stołów może się zmienić w zależności od długości modułu. Prosimy po zamówieniu o kontakt z biurem. Zamówienie przez stronę b2b nie jest wiążące do czasu wpłaty na konto. Prosimy o cierpliwość jesteśmy w trakcie zmiany kalkulatora zamówień.  Aby dobrać konstrukcje do modułu musimy sprawdzić szerokość konstrukcji na podstawie zestawienia stołów  moduły mogą wystawać po za konstrukcje do długości mocowania modułu 250mm-400mm po każdej ze stron zgodnie z instrukcją montażu modułu. W razie pytań prosimy o kontakt z działem technicznym.
Wyczyść

SKU: Brak danych Kategoria: Tag:

Opis

Uwaga zmiany konstrukcyjne w konstrukcji k504 k506 :
– zmiana belki nośnej G na długości 3500 mm oraz 4200 mm
– zmiana rozstawu nóg

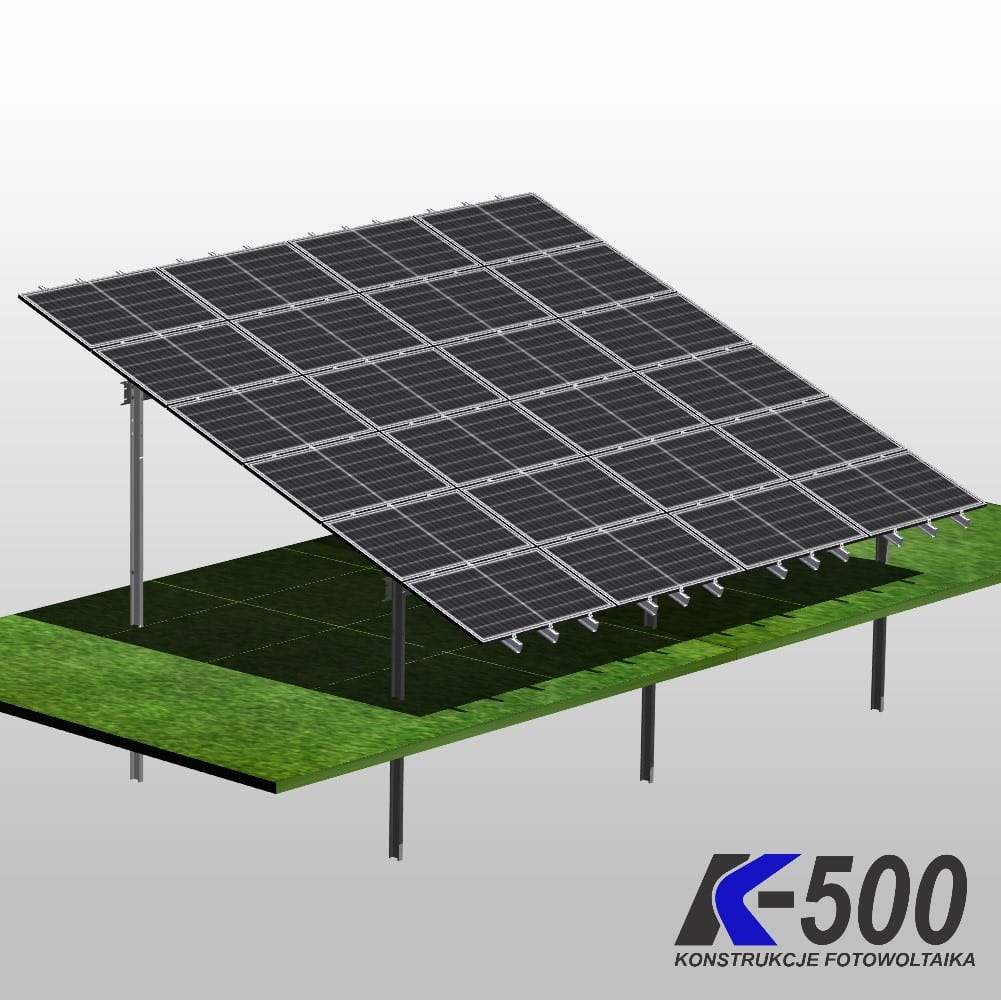

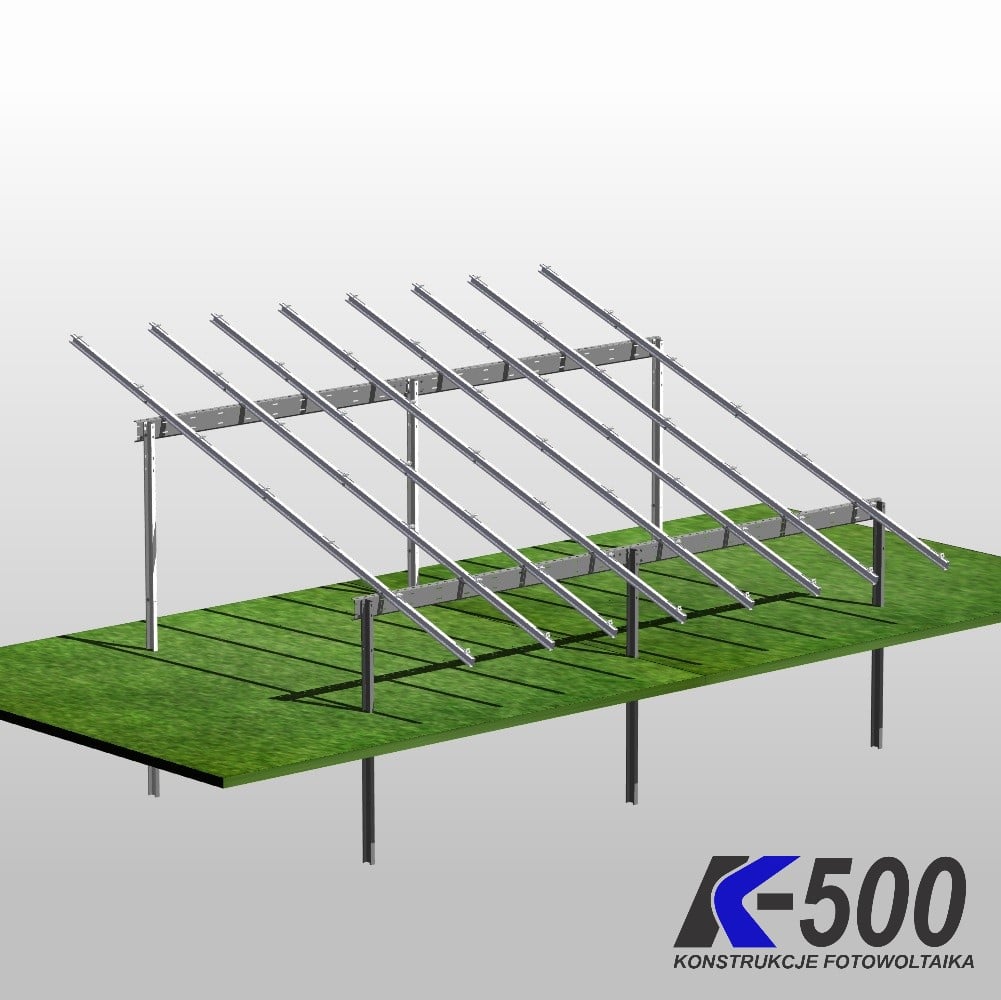

KONSTRUKCJA MODUŁOWA  K506
jest konstrukcją zaprojektowaną z myślą o wielkopowierzchniowych elektrowniach słonecznych, dzięki swojej  modułowości możliwe jest dokładanie elementów w zależności od terenu . Stal użyta w konstrukcji k506 jest zabezpieczona powłoką cynkowo-magnezową Magnelis ZM310 oraz ZM430

UWAGA TRANSPORT

Konstrukcje K504 , K3000 Bifacial , K3000,  K506, K6000 Carport,  K6400 Carport są wysyłane spedycją. Firma K500 nie zapewnia rozładunku tych konstrukcji. W  innym przypadku  prosimy  o kontakt z Biurem K500 w celu ustalenia transportu z HDS.

DO POBRANIA

PRZEKROJE SŁUPÓW WBIJANYCH

CERTYFIKAT 1090-2:2018

CERTYFIKAT 1090-3:2008

CERTYFIKAT 1090-4:2018

System klemy K 500 to przede wszystkim łatwość w montażu modułów. Zaprojektowany tzw. Kluczyk czyli wcięcie w profilu pozwala na zamontowanie całej klemy wraz z nakrętką jednym przesunięciem.

To najbardziej tradycyjny sprawdzony sposób montażu modułów na świecie zaprojektowany przez k500.

Modułowość systemu K504 dzięki zastosowaniu elementów przesuwnych oraz łączników łączących belkę wsporczą.

Informacje dodatkowe

ILOŚĆ MODUŁÓW (szt)

12, 24, 30, 36

GRUBOŚĆ RAMKI MODUŁU (mm)

30mm, 35mm, 40mm
