K502 XL PION 2020-2200 / 992-1052

K502 XL Konstrukcja modułowa

  • Maksymalna  długość modułu: 2200 mm
  • Maksymalna szerokość modułu: 1052mm
  • Kąt nachylenia  27°
  • Max ilość modułów 20
  • Wbijana ręcznie za pomocą młota wyburzeniowego oraz dodatkowej matrycy
  • Montaż falownika za pomocą dodatkowej szyny dostępnej na sklepie  Szyna montażowa do falownika L2000

Istnieje możliwość konfiguracji konstrukcji pod dowolne panele!

W tym celu skontaktuj się z nami:

[email protected]



PRZESYŁKA NA TERENIE POLSKI 350,00 zł Netto za 1 szt. paletę do 800 kg

Liczba dodatkowych woreczków ze śrubami

Liczba dodatkowych nóg wbijanych

Opis

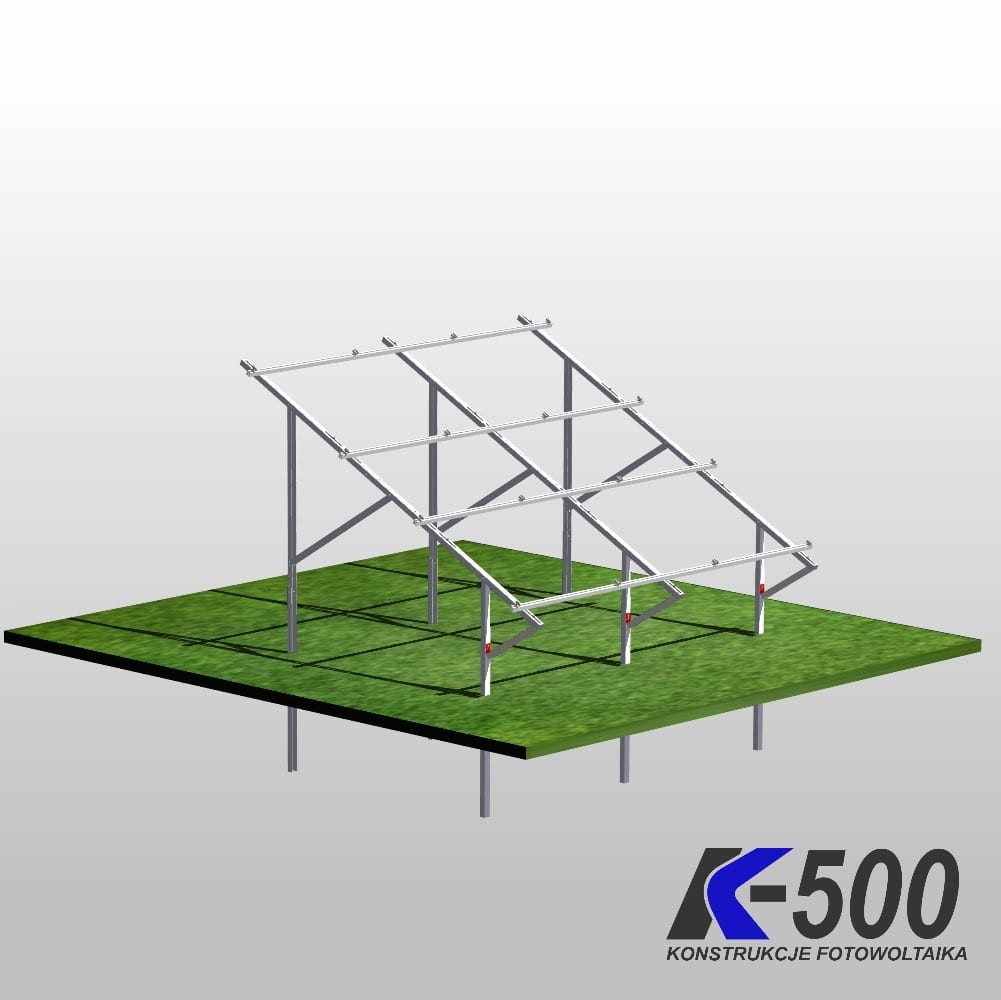

KONSTRUKCJA K502 XL

Innowacyjny system montażowy firmy K500 XL to solidna i stabilna konstrukcja stalowa pod moduły fotowoltaiczne o wymiarach do 2200mm x 1152mm . Dzięki zastosowaniu oryginalnej matrycy bijącej K500 z szybkozłączem SDS-HEX jest możliwość wbicia konstrukcji w grunt za pomocą młota udarowego o mocy od 29 do 56 Juli siły uderzenia. Cała konstrukcja wykonana ze stali S350 z powłoką antykorozyjną MAGNELIS ZM 430 oraz aluminium co sprawia że trwałość systemu wydłuża się nawet powyżej 30 Lat.

INNOWACYJNE K502

System K502 jest zaprojektowany z myślą o instalacjach przydomowych gdzie nie ma możliwości użycia maszyny kafarującej.



DO POBRANIA

KARTA KATALOGOWA POWŁOKI CYNKOWEJ MAGNELIS

KATRA KATALOGOWA K502

INSTRUKCJA K502 XL

PRZEKROJE SŁUPÓW WBIJANYCH

CERTYFIKAT 1090-2:2018

CERTYFIKAT 1090-3:2008

CERTYFIKAT 1090-4:2018

CERTYFIKAT 1090-5:2018

INSTRUKCJA MONTAŻU WZMOCNIENIA PRZĘSŁA

Informacje dodatkowe

ILOŚĆ MODUŁÓW (szt)

6, 8, 10, 12, 14, 16, 18, 20

GRUBOŚĆ RAMKI MODUŁU (mm)

30mm, 35mm, 40mm

KOLOR KLEM

SREBRNY, CZARNY
