K500 > K503 MAX 992-1052

K503 MAX 992-1052

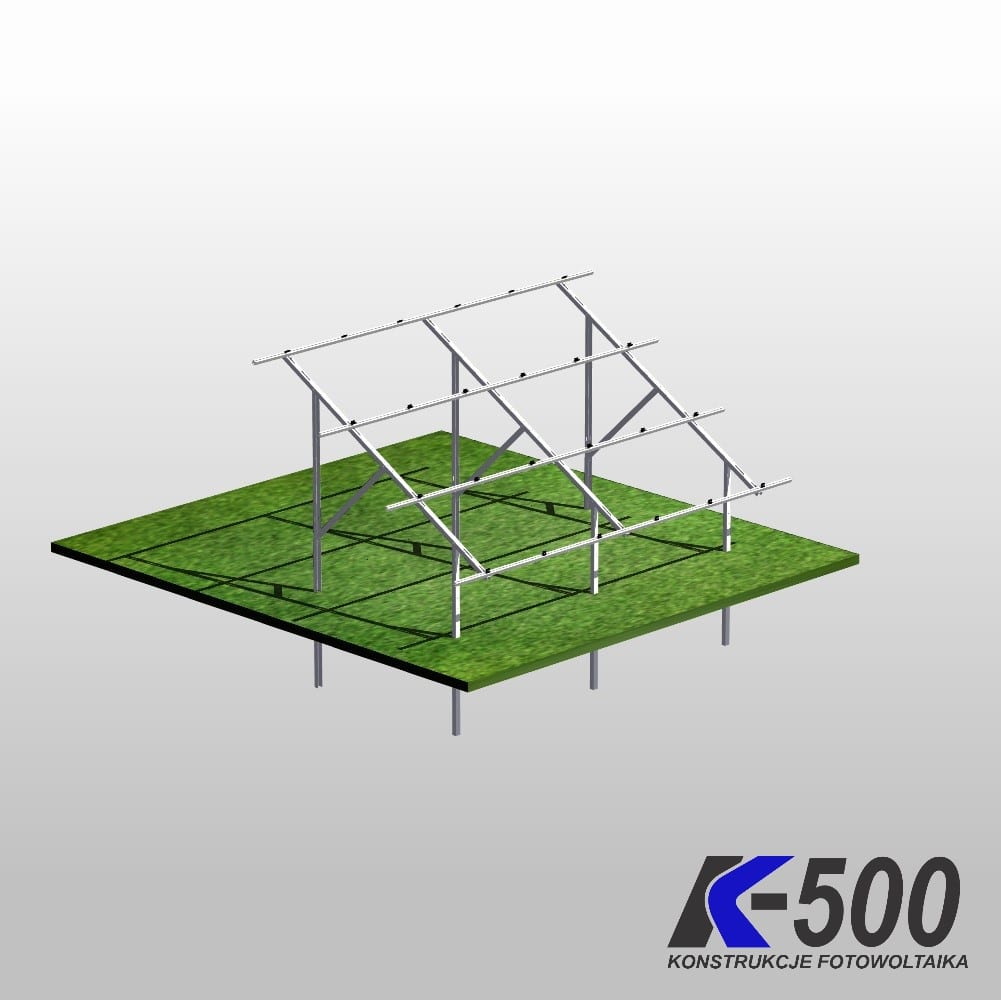

K503 MAX Konstrukcja modułowa

  • Maksymalna  długość modułu. 2300mm x  szer. 1052mm.
  • Kąt nachylenia  30°
  • Max ilość modułów 21
  • Wbijana ręcznie za pomocą młota wyburzeniowego oraz dodatkowej matrycy
  • Montaż falownika za pomocą dodatkowej szyny dostępnej na sklepie  Szyna montażowa do falownika L2000

Istnieje możliwość konfiguracji konstrukcji pod dowolne panele!

W tym celu skontaktuj się z nami:

biuro@k500.pl



PRZESYŁKA NA TERENIE POLSKI 350,00 zł Netto za 1 szt. paletę do 800 kg

Liczba dodatkowych woreczków ze śrubami

Liczba dodatkowych nóg wbijanych

Opis

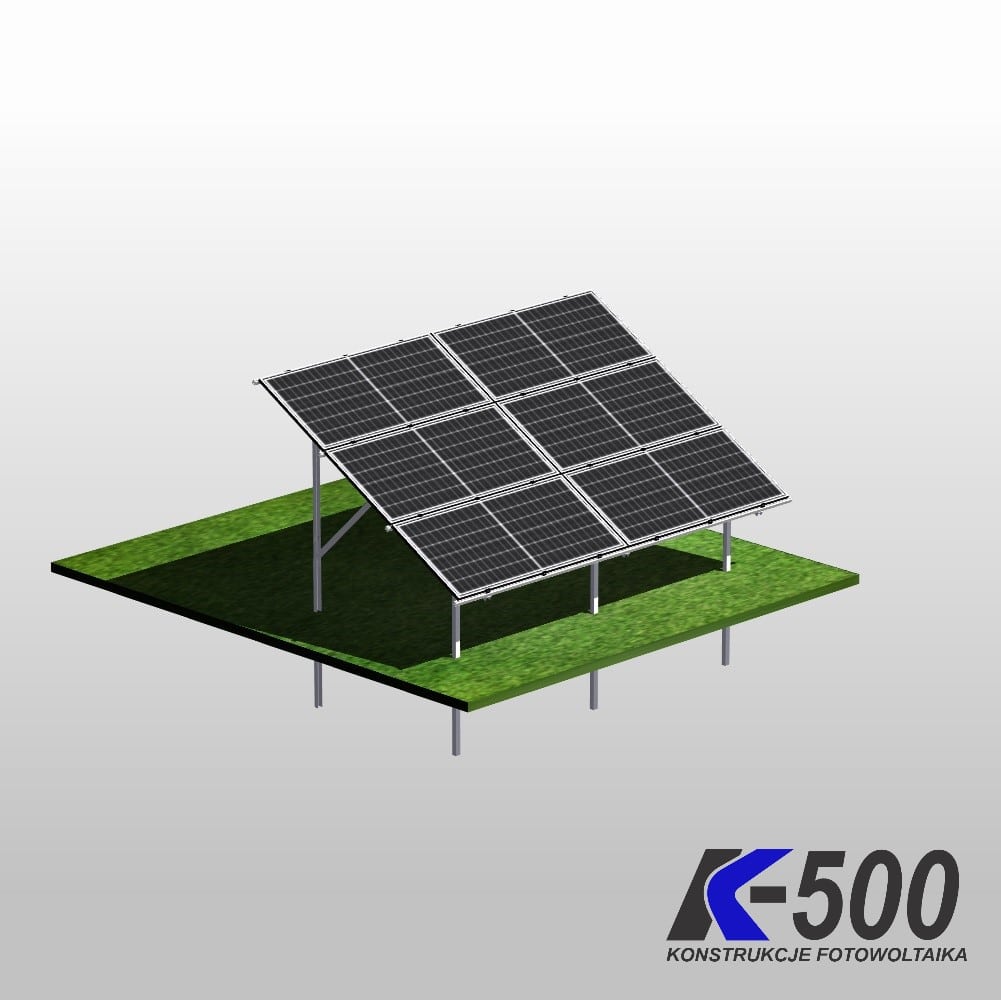

KONSTRUKCJA K503 MAX

Innowacyjny system montażowy firmy K500 to solidna i stabilna konstrukcja stalowa pod moduły fotowoltaiczne. Dzięki zastosowaniu oryginalnej matrycy bijącej K500 z szybkozłączem SDS-HEX  jest możliwość wbicia konstrukcji w grunt za pomocą młota udarowego o mocy od 29 do 56 Juli siły uderzenia. Cała konstrukcja wykonana ze stali S350 z powłoką antykorozyjną MAGNELIS ZM 430 oraz aluminium co sprawia że trwałość systemu wydłuża się nawet powyżej 30 Lat.

INNOWACYJNE K503 MAX

System K503 MAX  jest zaprojektowany z myślą o instalacjach przydomowych gdzie nie ma możliwości użycia maszyny kafarującej. Konstrukcja K503 jest rozszerzeniem K502 który podbija dziś Polski rynek. Nazwa Max oznacza iż konstrukcja jest zaprojektowana pod moduły do 2300 mm x 1052 mm.  Dzięki zastosowaniu dłuższych podpór wbijających oraz zastosowanie wydłużonej belki modułowej udało nam się uzyskać zastosowanie tej konstrukcji do prawie wszystkich modeli paneli które dziś obecnie są na rynku włączając w to tak popularne moduły  bifacjalne.



DO POBRANIA

KARTA KATALOGOWA POWŁOKI CYNKOWEJ MAGNELIS

INSTRUKCJA MONTAŻU  K503 MAX

KARTA KATALOGOWA K503

PRZEKROJE SŁUPÓW WBIJANYCH

CERTYFIKAT 1090-2:2018

CERTYFIKAT 1090-3:2008

CERTYFIKAT 1090-4:2018

CERTYFIKAT 1090-5:2018

Informacje dodatkowe

GRUBOŚĆ RAMKI MODUŁU (mm)

30mm, 32mm, 35mm, 40mm

ILOŚĆ MODUŁÓW (szt)

6, 9, 12, 15, 18

KOLOR KLEM

SREBRNY, CZARNY
